0805系列LED相关知识

0805侧发光|0805侧发光双色|0805侧发光全彩

SMD 0805侧发光LED的相关重要参数:

产品尺寸: 1.7*0.6*1.1 mm 芯片品牌:三安
产品波长:6000-6500K 导线材质 :金线
产品亮度:400-500mcd 支架材质:铜
焊接温度: 260度 发光角度:120(°)
焊接时间: 3秒以内 发光效率:100(lm/W)
功率:   0.06(W) 色容差: 5(SDCM)
显色指数:80  热阻: ≤5(°/W)
正向电压 :2.0-2.2(V) 最大允许结温: 85(°)
反向电压 :5(V)  电压温度系数: 2000(mV/°C)
静电击穿电压(ESD):3(V) 1000小时常规老化: 100(%)
额定电流:0.02(A) 6000小时常规老化: 98(%)

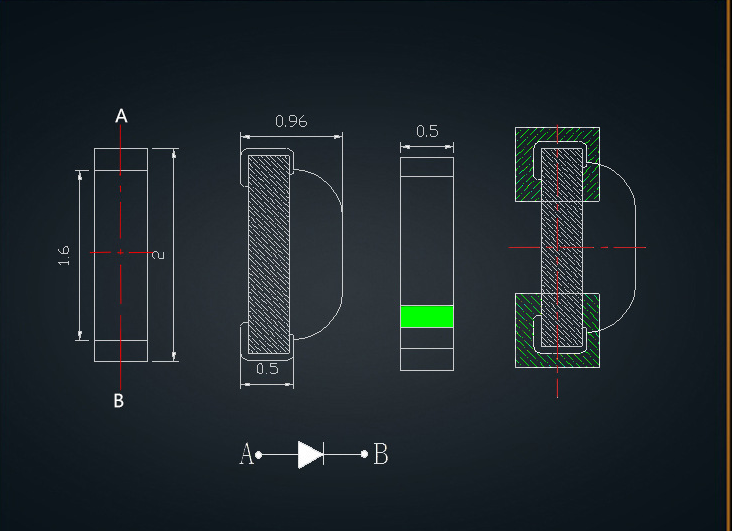

SMD 0805侧发光LED的尺寸图:

深圳鑫光硕科技SMD0805侧发光贴片尺寸图

SMD 0805侧发光LED的相关颜色说明:

  • 单色:红色、绿色、蓝色、黄色、白色、普绿色、橙色、粉色。
  • 双色:红绿双色、红蓝双色、蓝绿双色、蓝黄双色、蓝橙双色。
  • 全彩:红绿蓝三色、红绿黄三色、红黄蓝三色。

SMD 0805侧发光LED的使用注意事项:

  1. 清洁

    不要使用不明化学液体清洗SMD LED:不明的化学液体可能会损坏SMD LED。当必要清洗时,把SMD LED沉浸在酒精里,在正常的室温下少于1分钟并且自然干燥15分钟,然后才开始使用。

  2. 防潮湿包装

    为避免产品在运输及储存中吸湿,SMD LED的包装是用防潮的铝包装袋包装,并且包装袋里面含有干燥剂(有的店家还会放湿度卡),干燥剂主要起到控制包装袋里的湿度(湿度卡主要是起到监控包装袋里的湿度)。

  3. 储存
    • 包装袋密封后贮存在条件为温度<40℃,湿度<90%RH,保存期为12个月。当超过保质期时,需要重新烘烤。
    • 在开包装之前,请先检查包装袋有无漏气,如果有漏气现象,请重新烘烤后再使用。
    • 开封后请在以下条件使用:温度<30℃、湿度<60%RH以下;如果使用时间超出24小时,须做以下烘烤处理才可使用.
    • 烘烤条件:产品在烘箱在温度为70℃±5℃;相对湿度≤10%RH,时间:24小时。
    • 从包装袋中拿出产品再烘烤。在烘烤的过程中不能打开烤箱门。
  4. 焊接(本店建议在正常情况下使用回流焊接,仅仅在修补时进行手动焊接!)
  • 手工焊接作业。
  • 使用的烙铁必须少于25W,烙铁温度必须保持在低于315℃,焊接时间不能超过2秒。
  • 烙铁不能接触到环氧树脂部分。
  • 当焊接好之后,要让它冷却下来到温度低于40℃才可以包装。
